Kompleksowe oznakowanie instalacji przemysłowych zgodne z normami PN-EN i wymaganiami BHP — barwne oznaczenia rurociągów, tabliczki zaworów, oznakowania armatury i identyfikacja instalacji technologicznych. Realizujemy na czynnych obiektach energetycznych, petrochemicznych i przemysłowych w Polsce i Europie, w dostępie linowym IRATA tam, gdzie instalacje są na trudno dostępnej wysokości.
Usługi
doświadczenia w przemyśle
20 lat
projektów w Europie
100+
poważnych wypadków
0
O usłudze
Prawidłowe oznakowanie instalacji przemysłowych to wymóg prawny i fundament bezpieczeństwa na każdym obiekcie przemysłowym. Rurociągi przenoszące różne media, armatura odcinająca, zawory bezpieczeństwa, instalacje elektryczne i technologiczne — każdy element musi być czytelnie oznakowany, aby personel techniczny i służby ratownicze mogły działać sprawnie i bezpiecznie. Brak lub nieczytelne oznakowanie to naruszenie przepisów BHP i realne zagrożenie przy awarii.
DAAS Group realizuje kompleksowe znakowanie przemysłowe na obiektach energetycznych, petrochemicznych i przemysłowych od prawie 20 lat. Oznakowanie rurociągów zgodne z normą PN-M-34031, tabliczki identyfikacyjne armatury i zaworów, oznakowania zbiorników i aparatury procesowej. Pracujemy na czynnych obiektach — w tym na instalacjach trudno dostępnych z poziomu gruntu, z użyciem dostępu linowego IRATA.
Każdy projekt znakowania zaczynamy od inwentaryzacji instalacji i opracowania systemu oznaczeń — spójnego kolorystycznie i terminologicznie z dokumentacją techniczną obiektu. Dostarczamy gotowe do montażu oznakowania oraz realizujemy montaż, łącznie z protokołem powykonawczym.
JAK PRACUJEMY
Każdy projekt znakowania poprzedzamy inwentaryzacją — nie dostarczamy oznaczeń bez znajomości instalacji i wymagań normatywnych obiektu.
01
Identyfikacja wszystkich elementów wymagających oznakowania: rurociągi (medium, kierunek przepływu, ciśnienie), armatura odcinająca i regulacyjna, zawory bezpieczeństwa, zbiorniki i aparatura. Weryfikacja zgodności istniejącego znakowania z normą PN-EN i wymaganiami BHP obiektu. Protokół audytu z wykazem braków i niezgodności.
02
Dobór kolorystyki i typografii zgodnej z normą PN-M-34031 lub wymaganiami wewnętrznymi zamawiającego. Przygotowanie pliku produkcyjnego z wykazem wszystkich oznaczeń: wymiary, kolory RAL, treść, materiał (folia, tabliczka aluminiowa, blacha). Akceptacja systemu przez zamawiającego przed produkcją.
03
Produkcja oznaczeń: folie samoprzylepne, tabliczki aluminiowe, znaczniki rurociągów, opaski identyfikacyjne. Montaż na obiekcie — w dostępie z poziomu gruntu lub w dostępie linowym IRATA przy instalacjach na wysokości. Praca na czynnym obiekcie, bez przerywania procesów technologicznych.
04
Protokół powykonawczy z wykazem wszystkich zamontowanych oznaczeń i ich lokalizacją. Fotodokumentacja wybranych punktów. Plik inwentarza oznaczeń (Excel lub PDF) jako podstawa do planowania kolejnych przeglądów. Dokumenty w języku polskim i angielskim.

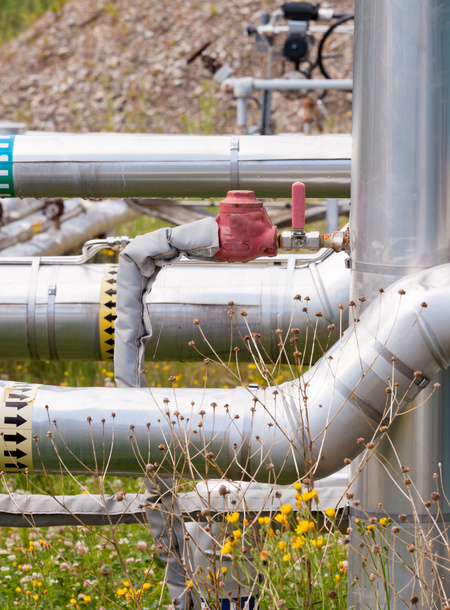

Barwne oznakowanie rurociągów zgodne z normą PN-M-34031: strzałki kierunku przepływu, identyfikacja medium (woda, para, gaz, olej, chemikalia), oznaczenia ciśnienia i temperatury. Folie samoprzylepne, opaski identyfikacyjne i tabliczki dla każdego rodzaju rurociągu i średnicy.

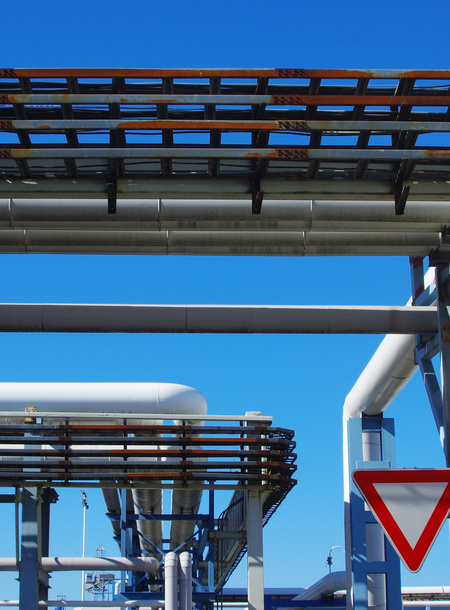

Oznakowania bezpieczeństwa na instalacjach przemysłowych: zakaz wejścia, niebezpieczeństwo, nakazy stosowania środków ochrony, kierunki ewakuacji. Znaki zgodne z normą PN-EN ISO 7010. Folie samoświecące i tabliczki z tworzywa dla stref zagrożenia.
Zakres realizacji

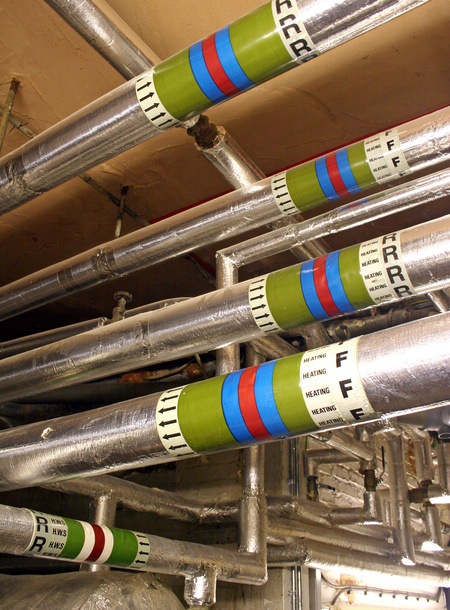

Tabliczki z numerem pozycji, opisem funkcji i parametrami pracy dla każdego zaworu, zasuwy, klapy zwrotnej i zaworu bezpieczeństwa. Zgodność z dokumentacją P&ID obiektu. Tabliczki aluminiowe, stalowe lub z tworzywa — przystosowane do warunków środowiskowych instalacji.

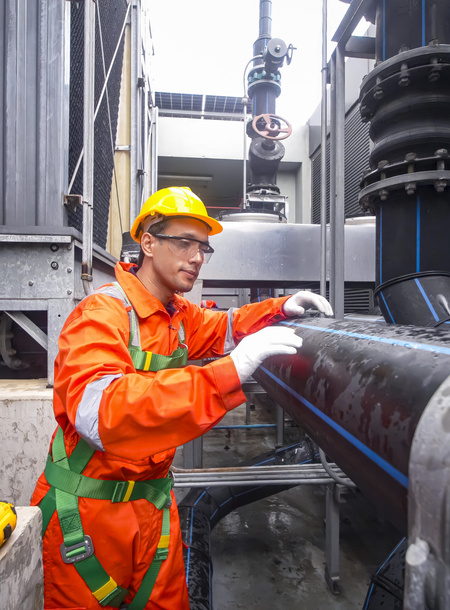

Identyfikacja rozdzielnic, kabli, skrzynek przyłączeniowych i tras kablowych. Opisy obwodów i bezpieczników. Oznakowanie zgodne z przepisami SEP i wymaganiami zamawiającego. Tabliczki znamionowe dla urządzeń elektrycznych i sterowniczych.

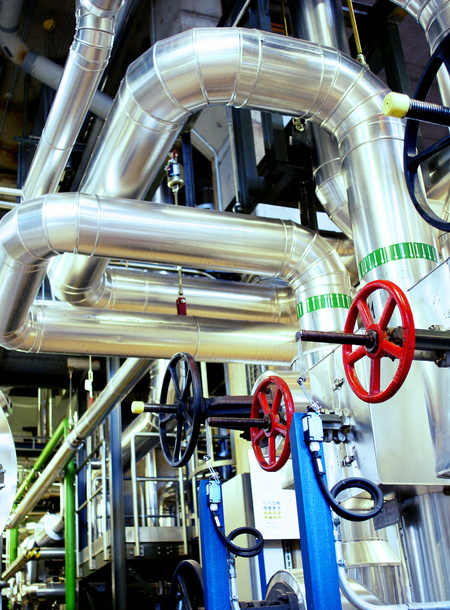

Identyfikacja zbiorników, reaktorów, wymienników ciepła i kolumn destylacyjnych: numer pozycji, medium, pojemność, parametry pracy. Materiały odporne na warunki środowiskowe: temperatura, wilgotność, media agresywne chemicznie.

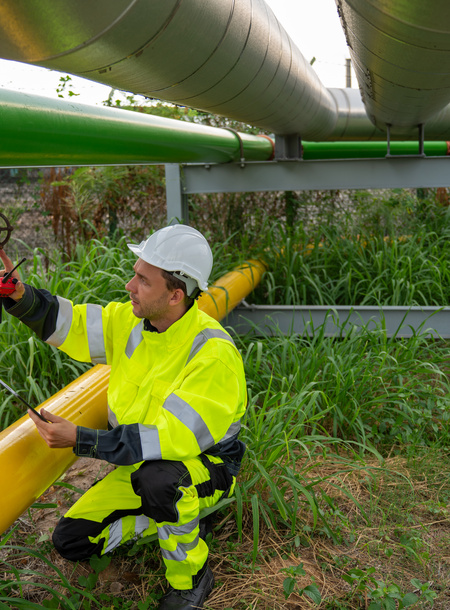

Przegląd stanu istniejącego znakowania: identyfikacja uszkodzonych, brakujących i nieczytelnych oznaczeń. Wymiana zużytych folii i tabliczek. Aktualizacja oznaczeń po zmianach projektowych lub remontach. Protokół stanu znakowania jako podstawa do planowania budżetu.
JAK PRACUJEMY
Znakowanie przemysłowe wymaga znajomości instalacji, norm i specyfiki obiektów czynnych — a nie tylko możliwości druku i przyklejenia folii.
Przez prawie 20 lat pracujemy na elektrowniach, spalarniach, zakładach petrochemicznych i farmach wiatrowych. Rozumiemy dokumentację P&ID, schematy technologiczne i hierarchię oznaczeń. Oznakowanie dostarczamy jako spójny system — nie jako zestaw losowych tabliczek.
Rurociągi i armatura w energetyce i petrochemii często przebiegają na znacznej wysokości. Nasi technicy IRATA docierają do każdego miejsca instalacji bez rusztowań i podnośników. Znakowanie i montaż realizowane w jednej operacji.
Specjalizujemy się w pracy na aktywnych obiektach przemysłowych. Znakowanie realizujemy etapami, koordynując z harmonogramem pracy instalacji. Nie wymagamy odstawiania sekcji rurociągów ani wyłączania armatury na czas montażu oznaczeń.
Każdy projekt zaczynamy od audytu istniejącego znakowania. Klient otrzymuje pełny obraz stanu przed i po realizacji — to podstawa do planowania budżetu i weryfikacji zgodności z przepisami BHP podczas kontroli UDT lub PIP.
Projektujemy system oznaczeń zgodny z obowiązującymi normami: PN-M-34031, PN-EN 13480, PN-EN ISO 7010 oraz wymaganiami wewnętrznymi zamawiającego. Na życzenie dostarczamy deklarację zgodności oznaczeń z normą.
Po zakończeniu projektu klient otrzymuje: protokół odbioru, inwentarz oznaczeń (Excel lub PDF) z lokalizacją każdego oznaczenia, fotodokumentację wybranych punktów. Inwentarz ułatwia planowanie przeglądów i aktualizacji po remontach.
REALIZACJE
Zrealizowaliśmy ponad 100 projektów w energetyce, petrochemii i infrastrukturze. Poniżej trzy wybrane przykłady.
Kompleksowe czyszczenie finalne hali turbinowej, kotłowni i pomieszczeń technicznych elektrowni gazowej przed rozruchem. Zakres: usunięcie pyłów spawalniczych, zgorzeliny i zanieczyszczeń budowlanych z przestrzeni turbiny, fundamentów i systemów pomocniczych. Realizacja w ścisłym harmonogramie rozruchu, praca równoległa z brygadami montażowymi.
Czyszczenie hali kotłów, lejów zasypowych, kanałów spalinowych i pomieszczeń technicznych spalarni po remoncie generalnym. Praca w środowisku zapylonym, przestrzenie zamknięte — procedury confined space entry. Protokół czyszczenia z fotodokumentacją przekazany inwestorowi i jednostce certyfikującej.
Jeśli szukasz wykonawcy do prac na wysokości — w Polsce lub za granicą — napisz lub zadzwoń. Wyceniamy bezpłatnie i przyjeżdżamy na wizję lokalną.
CERTYFIKATY I STANDARDY
IRATA, ISO i FROSIO — standardy wymagane przez
zachodnie firmy energetyczne i operatorów farm
wiatrowych. Najedź, aby dowiedzieć się więcej.
usługi
Podstawową normą dla oznakowania rurociągów przemysłowych w Polsce jest PN-M-34031, która określa kolorystykę identyfikacyjną mediów i zasady rozmieszczenia oznakowań. Dla rurociągów ciśnieniowych zastosowanie ma PN-EN 13480. Oznakowania bezpieczeństwa i ewakuacyjne podlegają normie PN-EN ISO 7010. Realizujemy znakowanie zgodne ze wszystkimi powyższymi normami, a na życzenie zamawiającego stosujemy również wewnętrzne standardy znakowania obiektu.
Tak — specjalizujemy się w pracy na aktywnych obiektach przemysłowych i energetycznych. Znakowanie instalacji realizujemy etapami, koordynując z harmonogramem pracy zakładu. Montaż oznaczeń nie wymaga odstawiania rurociągów ani wyłączania armatury — można go realizować podczas normalnej pracy instalacji.
Dobór materiału zależy od warunków środowiskowych instalacji: temperatury, wilgotności, obecności agresywnych mediów i ekspozycji UV. Stosujemy folie samoprzylepne winylowe i poliestrowe, tabliczki aluminiowe i stalowe, opaski identyfikacyjne z tworzywa i stali, a dla stref Ex — materiały certyfikowane do środowisk zagrożenia wybuchem.
Tak — aktualizacja znakowania po zmianie projektu, remoncie lub rozbudowie instalacji to jeden z najczęstszych zakresów naszych zleceń. Przeprowadzamy inwentaryzację zmian, usuwamy nieaktualne oznakowania i montujemy nowe, zgodne z aktualną dokumentacją P&ID. Protokół zmian jako element dokumentacji poremontowej.
Czas realizacji zależy od zakresu: proste zlecenie obejmujące kilkadziesiąt punktów możemy zrealizować w 1–2 tygodnie od zamówienia. Duże projekty obejmujące całą instalację zakładu wymagają 4–8 tygodni — od inwentaryzacji przez projekt systemu, produkcję oznaczeń i montaż. Szczegółowy harmonogram przedstawiamy po wizji lokalnej.
Tak — realizujemy projekty znakowania przemysłowego w Polsce i Europie Zachodniej. Dla obiektów zagranicznych dostosowujemy terminologię i kolorystykę do norm stosowanych w danym kraju (DIN, EN, BS). Dokumentacja w języku polskim i angielskim, na życzenie DE lub FR.
